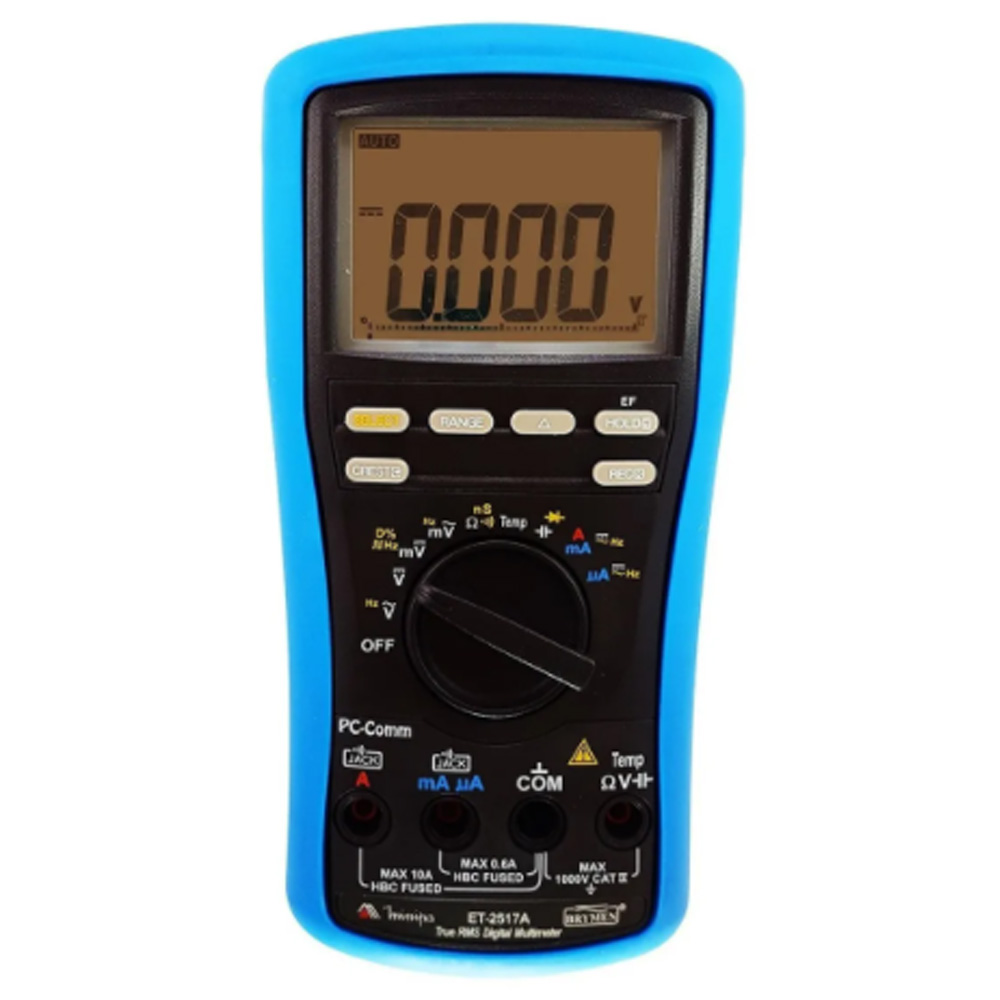

Verificación Med MULTIMETRO DIGITAL 5000 CUENTA/FREO./CAP./ // MINIPA ET-2517A

$ 760.000

Este equipo puede ser usado en la medición de señal senoidal y no senoidal de voltaje AC en barrajes y linea de alimentación industrial.

En circuitos electrónicos, puede efectuar mediciones de capacitancia, testar diodos, continuidad de cables y hilos, además de medir resistencia de
componentes y temperatura, siendo también posible la comunicación con computador vía USB.

SKU: MIN03059-ET-2517A Categorías: , ,

CARACTERÍSTICAS
• Display: 9999 Conteos en ACV, DCV, Hz. 6000 Conteos en mV, µA, mA, A, Ω y Capacitancia.
• Barra Gráfica: 41 Segmentos: 60 por segundo máximo.
• Tasa de Actualización:5 por segundo nominal.
• Indicación de Polaridad: Automática.
• Indicación de Sobrerango: “OL” es exhibido.
• Indicación de Batería Agotada: Abajo de aproximadamente 7.0V.
• True RMS AC.
• Tecla CREST (Peak Hold Instantáneo).
• Detección de Campo eléctrico EF.
• Función REC (Presionada la tecla REC registra MAX/ MIN/ MAX-MIN /AVG ).
• Modo Relativo.
• Cambio de Rango: Manual y Automática.
• Auto Power Off: Aprox. 30 minutos o deshabilitado.
• Data Hold.
• Tiene Interfaz USB Opcional.
• Advertencia de conexión errada de las puntas de prueba.
• Coeficiente de Temperatura: 0.15 x (Precisión Especificada) /°C (0 ~ 18°C o 28 ~ 45°C).
• Temperatura de Operación: 0°C a 50°C.
• Humedad Relativa: Máxima 80% para temperatura hasta 31°C, decayendo linealmente para 50% a 45°C.
• Ambiente de Almacenamiento: -20°C a 60°C, RH < 80% (sin batería).
• Grado de Polución: 2.
• Altitud: Abajo de 2900m.
• Alimentación: Una batería de 9V.
• Consumo de la batería: 5mA (típico).
• Dimensiones: 208(Al) x 103(An) x 64.5(P)mm -(Con holster).
• Peso: Aprox. 635g (Con Holster).

APLICACIONES
Este equipo puede ser usado en la medición de señal senoidal y no senoidal de voltaje AC en barrajes y linea de alimentación industrial. En
circuitos electrónicos, puede efectuar mediciones de capacitancia, testar diodos, continuidad de cables y hilos, además de medir resistencia de
componentes y temperatura, siendo también posible la comunicación con computador vía USB.

SEGURIDAD
Doble aislamiento de acuerdo con IEC61010-1 2ª Ed., EN61010-1 2ª Ed., UL61010-1 2ª Ed. y CAN/ CSA C22.2 No. 61010.1-0.92 para los terminales:
– V: Categoría IV 1000V AC & DC
– uA/mA: Categoría IV 600V AC & 300V DC
– A: Categoría IV 600V AC & 300V DC

GENERAL
La precisión es especificada como ±(% de la lectura + número de dígitos) para temperatura 23°C±5°C y humedad relativa < 75%. La especificación es válida para 10% a 100% del rango de medición. Ciclo de calibración recomendado de 1 año.

VOLTAJE DC
• Rangos: 60mV, 600mV, 10V, 100V, 1000V.
• Precisión: 60mV ± (0.12%+2D).
600mV ± (0.06%+2D).
10V ~ 1000V ± (0.08%+2D).
• Resolución: 0.01m, 0.1m, 0.001, 0.01, 0.1V.
• Impedancia de Entrada: 10MΩ, 50pF (80pF nominal @ 600mV).

VOLTAJE AC
• Rangos: 60mV, 600mV, 10V, 100V, 1000V.
• Precisión:
50 ~ 60Hz: 60m~1000V ± (0.5%+3D).
40 ~ 500Hz: 60m, 600mV ± (0.8%+4D)
10V, 100V ± (1.0%+4D)
1000V ± (2.0%+4D).
500 ~ 1kHz: 60mV, 600mV ± (2.0%+3D)
10, 100V ± (1.0%+4D)
1000V ± (2.0%+4D).
1KHz~3kHz: 60mV, 600mV ± (2.0%+3D)
10V~1000V ± (3.0%+4D).
3K~20kHz: 60mV, 600mV ± (2% + 3d)
10V, 100V (3dB)
1000V(No especificado).
• Resolución: 0.01m, 0.1m, 0.001, 0.01, 0.1V.
• Impedancia de Entrada: 10MΩ, 50pF (80pF para rango de 600mV) .

CORRIENTE DC
• Rangos: 600µA, 6000µA, 60mA, 600mA, 6A,10A.
• Precisión: ± (0.2%+4D).
• Resolución: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
• Caída de Voltaje:
600µA, 6000µA – 0.08mV/µA.
60mA, 600mA – 1.5mV/mA.
6A, 10A – 0.04V/A.

CORRIENTE AC
• Rangos:600µA, 6000µA, 60mA, 600mA, 6A, 10A.
• Precisión:
50~60Hz:
600µ ~ 60m ± (0.6%+3D)
600mA ± (1.0%+3D)
6A, 10A ± (0.8%+6D).
40~1kHz:
600µ ~ 60mA ± (0.8%+4D)
600mA ± (1.0%+4D)
6, 10A ± (0.8%+6D).
• Resolución: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
• Caída de Voltaje:
600µA, 6000µA – 0.08mV/µA.
60mA, 600mA – 1.5mV/mA.
6A, 10A – 0.04V/A.

RESISTENCIA
• Rangos: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ.
• Precisión: 600Ω ~ 600kΩ ± (0.1%+3D).
6MΩ ± (0.4%+3D).
60MΩ ± (1.5%+5D).
• Resolución: 0.1, 0.001k, 0.01k, 0.1k, 0.001M,
0.01MΩ.
• Voltaje de Circuito Abierto:
< 1.2V DC.
< 1.0V DC para rango de 60MΩ.

CONDUCTANCIA
• Rango: 100nS.
• Precisión: ± (0.8%+10D).
• Resolución: 0.01nS.

CAPACITANCIA
• Rangos: 60nF, 600nF, 6µF, 60µF, 600µF, 6mF,
25mF.
• Precisión: 60nF, 600nF ± (0.8%+3D).
6µF ± (1.0%+3D).
60µF ± (2.0%+3D).
600µF ± (3.5%+5D).
6mF ± (5.0%+5D).
25mF ± (6.5%+5D).
• Resolución: 0.01n, 0.1n, 0.001µ, 0.01µ, 0.1µ,
0.001m, 0.01mF.

TESTE DE CONTINUIDADE
• Rango: Bocina.
• Descripción: La bocina toca si la resistencia está entre 20 y 300Ω.
• Tiempo de Respuesta: < 100µs.

TESTE DE DIODO
• Rango: 2V.
• Precisión: ± (1.0%+1D).
• Corriente de Teste: 0.4mA.
• Voltaje de Circuito Abierto: < 3.5V DC.

FRECUENCIA DE NIVEL DE RED
• RangosACV: AC 60mV,600mV: 15Hz ~ 50kHz.
AC 10V, 100V, 1000V: 15Hz ~ 10kHz.
Sensibilidad de entrada:
AC 60mV: 40mV.
AC 600mV: 60mV.
AC 10V: 2.5V.
AC 100V: 25V.
AC 1000V: 100V.
• Rangos ACA: AC 600µA ~ 10A: 15Hz ~ 3kHz.
Sensibilidad de entrada:
AC 600µA: 45µA.
AC 6000µA: 600µA.
AC 60mA: 40mA.
AC 600mA: 60mA.
AC 6A: 4A.
AC 10A: 6A.
• Precisión: 0.04%+4d.
FRECUENCIA (NIVEL LÓGICO mV)
• Rango: 5 Hz ~ 1MHz.
• Sensibilidad: 2.5V pico.
• Precisión: 0.004%+2D .
• Duty Cycle: 0% ~ 100%.
• Precisión: 3d/kHz+2d. (5Hz ~ 1kHz).

DETECCIÓN-EF
• Voltaje Típica:
20V (10V a 36V): Símbolo “-”.
55V (23V a 83V): Símbolo “- -”.
100V (59V a 165V): Símbolo “- – -”.
220V (124V a 330V: Símbolo) “- – – -”.
440V (>250V): Símbolo “- – – – -”.
• Indicación: Segmentos de la barra gráfica & tonos audibles proporcionales a intensidad del campo.
• Frecuencia Detectable: 50/60 Hz.
• Antena de Detección: Extremidad superior del equipo.
Detección-EF por el Contacto de la Punta de Prueba: Para indicación más precisa de cables vivos, como en la distinción entre conexiones viva y
aterrada.

TEMPERATURA
• Rangos: -50°C~1000°C, -58°F~1832°C.
• Precisión: ±0.3%+2°C, ±0.3%+5°F .
• Resolución: 1°C / 1°F .
* Rango y Precisión del Termopar no incluso.
• Termopar: Tipo K.

PROTECCIÓN DE SOBRECARGA
• µA e mA: 1A/600Vac, IR 10kA o mejor, fusible F.
• A: 10A/600Vac, IR 100kA , fusible F.
• V: 1050 Vrms o 1450 Vpico.
• mV, Resistencia y otras: 600Vrms.

ACCESORIOS
1. Manual de Instrucciones.
2. Puntas de Prueba (par).
3. Batería.
4. Termopar Tipo K con Plug Banana Bkp60.
5. Holster Protector.

ACCESORIOS OPCIONALES/ REPOSICIÓN
Entre en contacto con nosotros para obtener piezas de substitución y accesorios opcionales para su equipo de medición.
Utilice siempre accesorios originales Minipa.
1. Adaptador Pino banana para soquete padrón tipo K MAK-02.
2. Kit de la interfaz USB.
